五金件CCD视觉检测

开发背景

       汽车链条等五金件加工过程中，由于产品属于低值、量大类型，传统的接触式机械测量方法，无论速度、精度都根本无法满足要求。

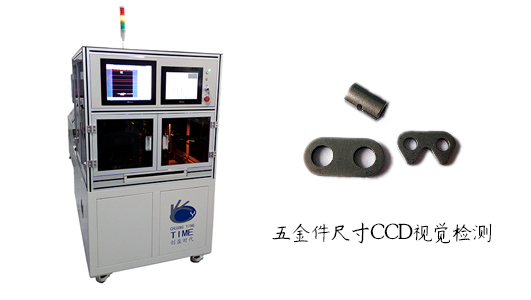

机器外形


系统原理

        本机利用机器视觉自动测量五金件的相关尺寸，将需要由人工检查的传统测试过程自动化，消除人为的检查误差，更有效地提高产品品质。配备自动上料和下料系统，大大提高了生产效率。

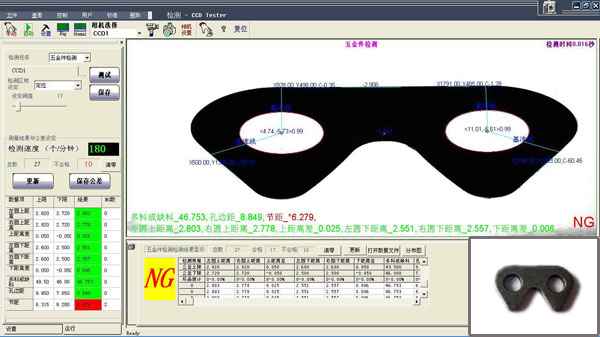

        由人工将批量五金件放入自动送料振动盘，经分料机构将产品送到测试机构，程序测试完成后，由送料机构将OK品和NG品分别送入不同的料区。操作界面如下：

性能指标

        ◇ 检查内容： 孔距、偏孔、缺失、多料；
        ◇ 视场大小： 12*15毫米，可调；
        ◇ 检测精度： 0.0058mm；
        ◇ 检测速度： 3个/秒。
        ◇ 检测数据： 数据库存储，可做数据分析输出（选项）。

产品优势

        ◇不良品漏检率为0，避免客诉问题。

        ◇节约人工成本，，，彻底解决人眼产生的疲劳误判。

        ◇可持续长时间稳定工作，故障率低。

        ◇非接触测量，对被测物体不会产生损伤。

        ◇报表输出，数据存储，以便不良品分析。

适用范围
         适用于各类五金件，如汽车链条、连接件等。
