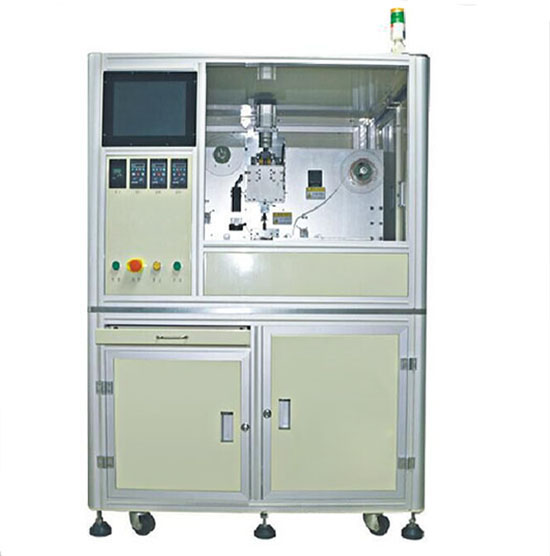

全自动双面贴胶纸机
FPC全自动双面贴胶纸机（补强机）介绍：
FPC全自动双面贴胶纸机（补强机）是一种用于FPC柔性线路板上的自动化程度高的设备，采用单轴、气动及伺服动力，高精密静音丝杆导轨，贴合精度高、加工效率快，整体安全可靠。融合新的数控技术，秉着率、高品质的加工理念制造而成。FPC全自动双面贴胶纸机（补强机）可以在FPC软板由以前传统手工作业转变成使用设备，在FPC软板背胶贴合（带手撕位3M、tesa及PI 电磁屏蔽膜kapton高温胶等）贴合实现全自动、、高品质的贴合，以实现、高品质现代自动化设备。
FPC全自动双面贴胶纸机（补强机）产品特点：
1.配置CCD视觉检测系统,自动识别make点软板与胶纸贴合位置
2.采用高精度伺服电机及参数值以保证运行速度和稳定
3.全自动双面贴胶纸机可根据产品种类换模具治具即可
4.利用卷料式胶纸放入机器直接成型贴合在软板上，节省胶纸加工费，设备效率每小时5000-7000单冲次
5.采用特殊专利技术改造制冷装置，控制刀模温度，降低粘贴刀模使用频率和提高模具寿命
6.带离型纸的原材料可以通过机器接收离型纸
FPC全自动双面贴胶纸机（补强机）设备参数：
|
型号 |
CHY-F692 |
|
工作范围 |
250（X）*400（Y）*50（Z）mm |
|
速度 |
400 mm/sec |
|
解析度 |
0.01mm |
|
重复精度 |
± 0.08 mm |
|
操作系统 |
创盈时代自主开发控制系统 |
|
传动方式 |
伺服马达+研磨丝杆 |
|
电源参数 |
AC 220V 50-60 Hz |
|
额定功率 |
2 KW |
|
机器尺寸 |
1.19M*1.19M*1.7M (长*宽*高) |
|
机器重量 |
约250 KG |
|
工作环境湿度 |
湿度 20-90% 温度 0-40℃度 |
FPC全自动双面贴胶纸机（补强机）配置清单：
|
名称 |
单位 |
数量 |
备注 |
|
马达 |
套 |
3 |
伺服马达 |
|
步进电机 |
套 |
2 |
创盈时代 |
|
力矩电机 |
套 |
4 |
精研 |
|
自动控制软件 |
套 |
1 |
创盈时代自主开发 |
|
运动控制 |
套 |
1 |
研华 |
|
CCD视觉检测系统 |
套 |
1 |
德国进口 |
|
视觉识别定位系统 |
套 |
1 |
创盈时代 |

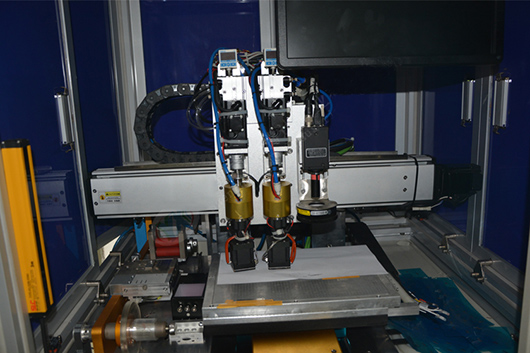

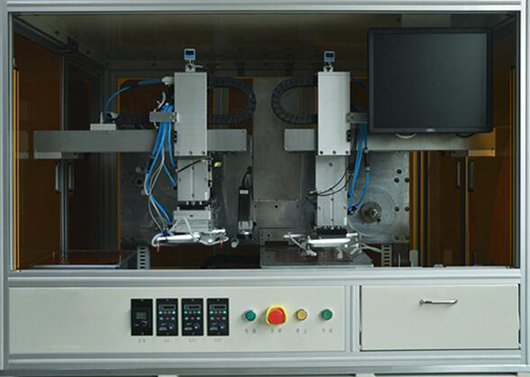

FPC全自动双面贴胶纸机（补强机）细节图：
FPC全自动双面贴胶纸机（补强机）客户视频案例：

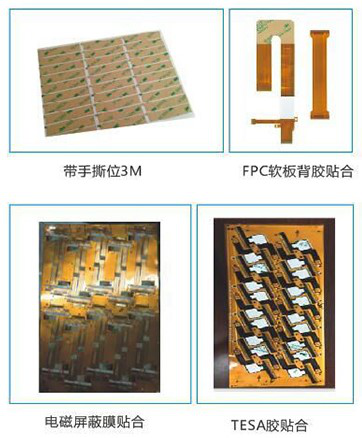

FPC全自动双面贴胶纸机（补强机）应用范围：
1.FPC软板行业、喇叭行业（1511，,5010）类型
2.适用胶纸类型（2020，2030,1015）：PI、泡棉、PET、EV、双面胶

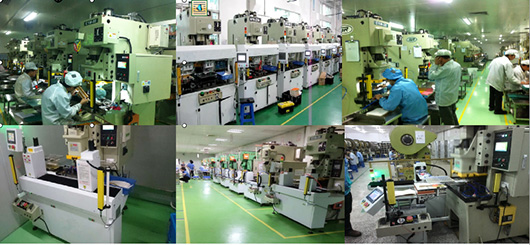

合作客户案例：
合作流程：
客户现场调研 → 自动化方案定制 → 产品生产与测试 → 现场安装调试 → 售后服务
